產品介紹

首先鄭重聲明：從第三代到第七代產品，本網站所公布的結構原理均屬本公司專利技術，任何仿造的侵權行為均屬違法，將受到嚴懲。

引射器介紹視頻到 服務中心-資料下載 處點擊觀看。

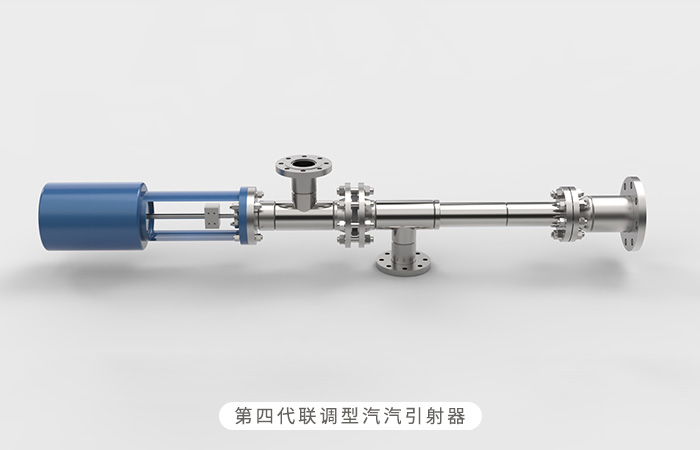

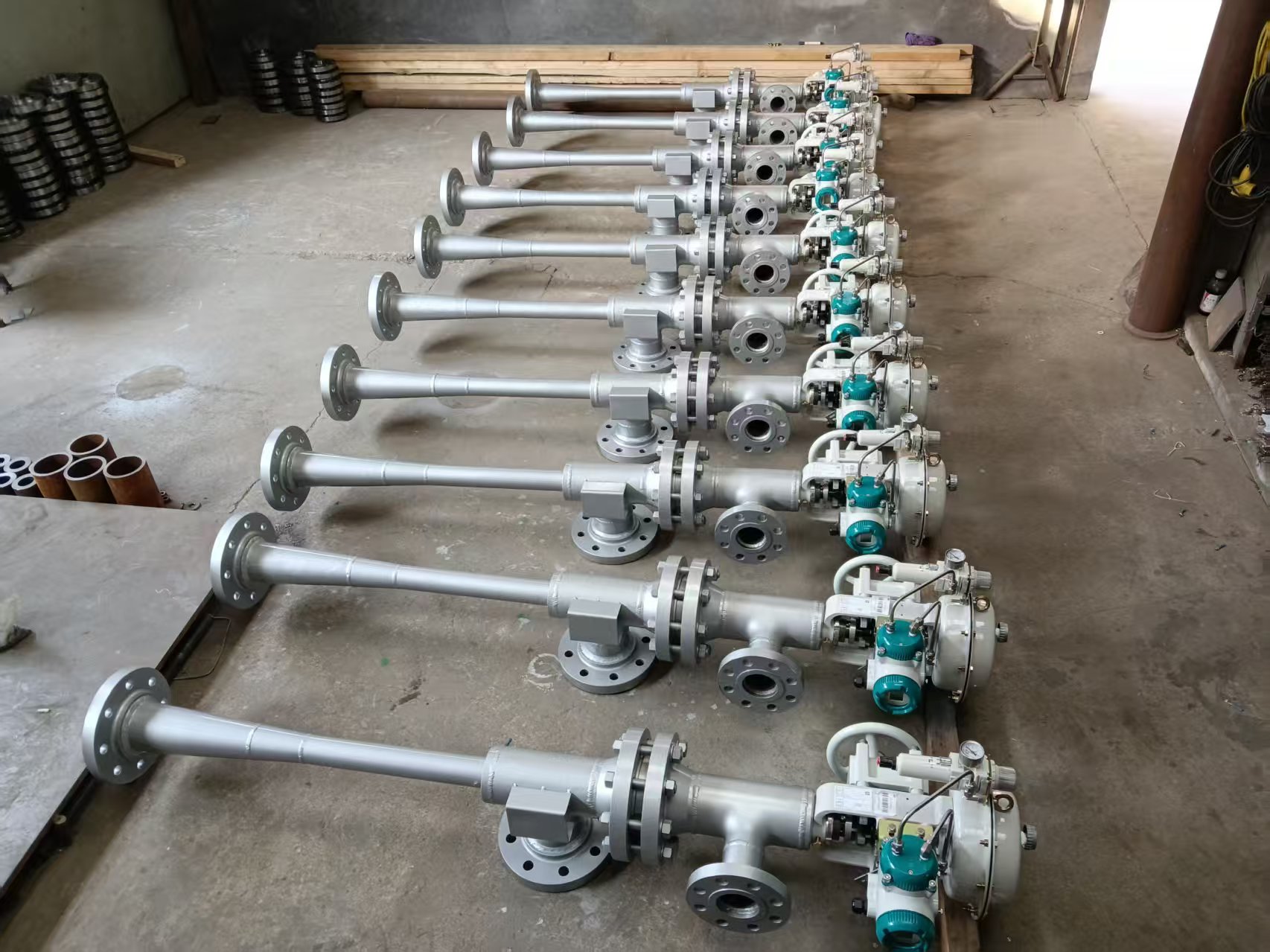

汽汽引射器（又稱壓力匹配器或蒸汽噴射熱泵），主要用來提高低壓蒸汽壓力。如：提升供熱蒸汽參數、回收高溫凝結水的閃蒸汽等，從而達到顯著的節能效果,廣泛應用于電力、化工、紡織、食品、造紙、石油、熱電等以蒸汽作為動力的工業領域中。

1、汽汽引射器的結構原理：

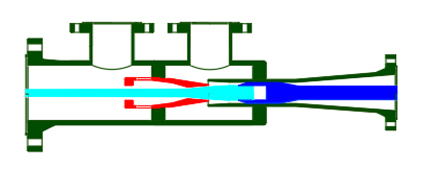

高低壓兩部分蒸汽分別流過噴嘴加速后進入混合室（喉部），在混合室內不同流速的兩股蒸汽發生動量交換，而后進入出口的擴壓管內，升壓后到達出口，如此實現了高壓帶動低壓升壓的過程。

我公司經過二十多年不懈開發技術產品，現已升級至第六代。用戶可根據具體的需求在我們的指導下選擇最合適的產品，現將各代產品的結構特征分別介紹如下：

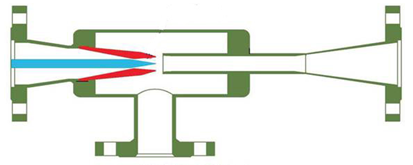

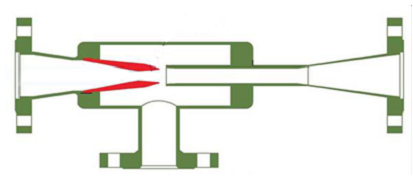

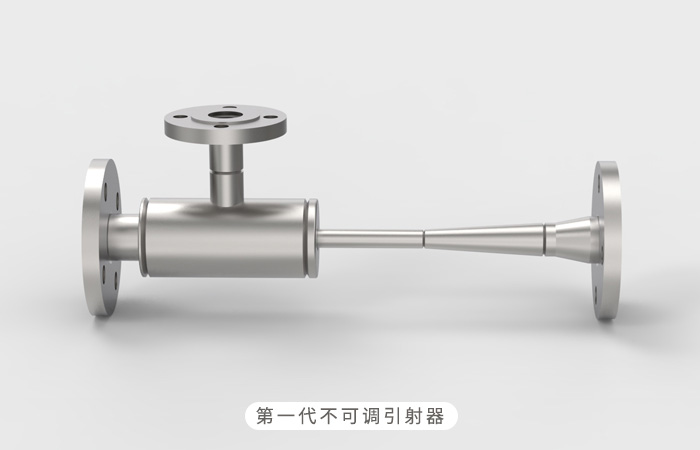

1.1 第一代不可調節型：共有三個口，高壓進口、低壓進口和混合器出口，適用于流量和參數穩定的條件。

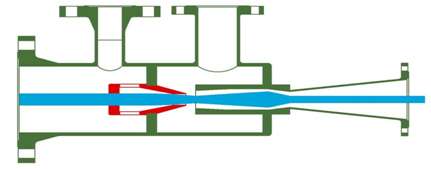

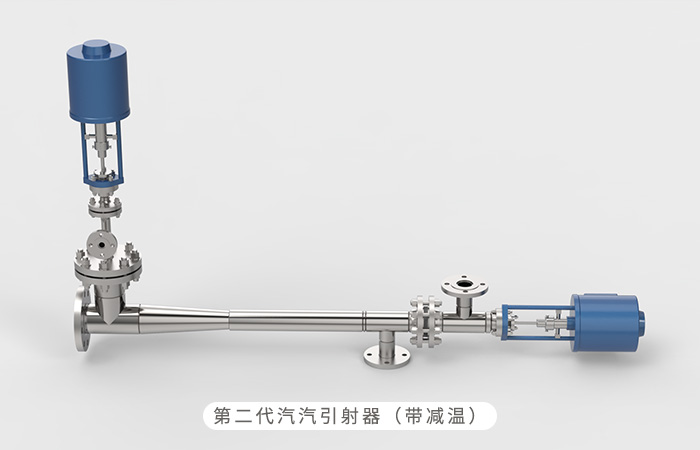

1.2 第二代可調型：在噴嘴中部加調節芯，通過改變噴嘴喉部的面積改變出口流量。缺點：由于噴嘴出口混合室面積不能同時按比例變化，因而變工況適應范圍很?。ㄒ话?5%-100%）。

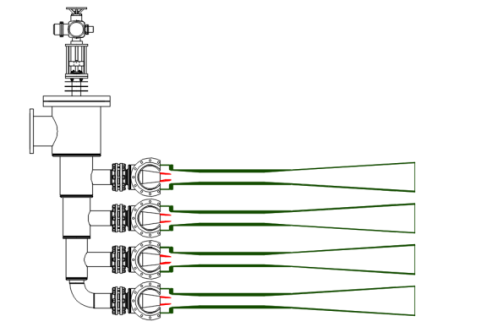

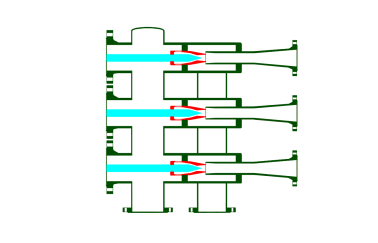

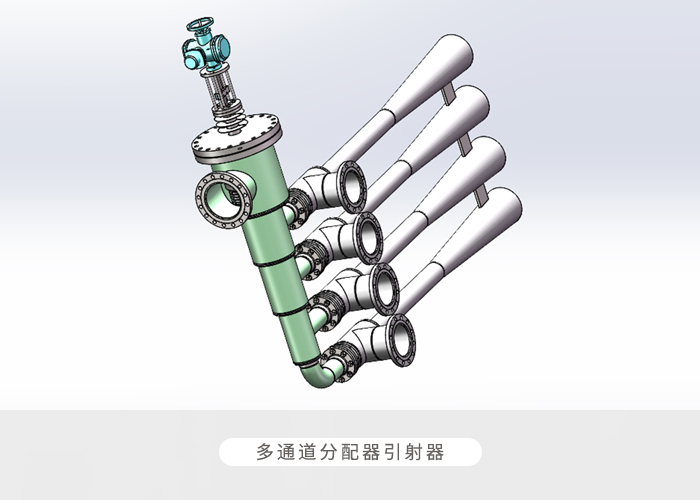

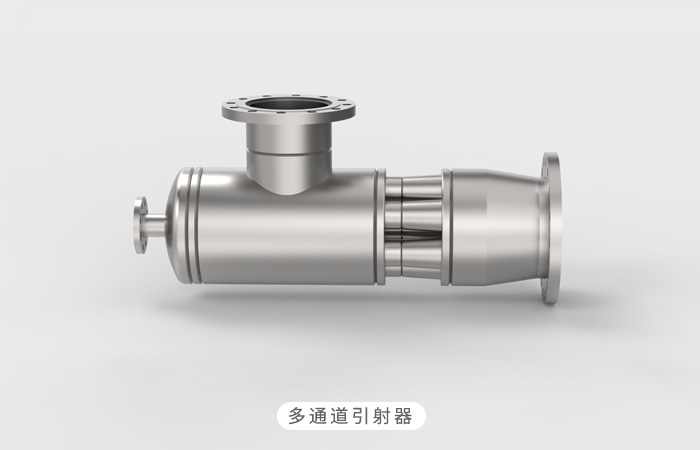

1.3 第三代多通道型（又稱多噴嘴型）：為了使小負荷下有引射效果，將大設備分解成多個小設備，集裝在一起，用一個執行器進行調節，通常分三段較多。我公司現推出的改進型并排多通道結構，通過專用的分配器分別控制和開啟不同的通道。

1.4 第四代聯調型：在設備中心設置一條通長芯子，調節過程不僅使噴嘴喉部面積發生變化，而且噴嘴和混合面積也同時按比例變化，同時，混合室長度也相應改變。因幾何比不變，并保持好的穩定狀態，使負荷從小到大都能保證較高的引射系數，可簡單理解為“無級變速”的方式。

第四代產品還具有占用空間更小，安裝運行方便，故障率低等諸多優點！

1.5 第四代的意義在于實際小負荷下較高的引射比，但如果運行中三個口的壓力變化較大，也會出現不引射現象，由此“全天候”的第五代引射器應運而生。三口壓力變化幅度較大，引射效果依然很好。

其結構特點是將第四代的節流芯分解兩段，一段調噴嘴，另一段調喉部面積，運行中，在線測取三個口的參數，不斷跟蹤進行設計計算，適時分別調整噴嘴和混合室的橫截面積。

1.6第六代智調型引射器：在線測控，通過改變噴嘴開度，改變面積比，適應復雜的變工況，又通過改變通道開啟數調節流量。

2、汽汽引射器的應用領域

2.1、電廠： 許多大中型企業有自備熱電廠，由汽輪機的抽、背壓供汽。但由于汽輪機設計的抽汽壓力和背壓壓力是固定的，經常出現汽輪機供汽滿足不了生產所需的情況，用汽汽引射器可將其升壓到滿足用戶要求。

在熱電靈活性改造中，用汽汽引射器實現熱電解耦是既有效又節約投資的方案。

（詳見：用引射配汽法實現大幅度熱電解耦 - 青島高遠熱能動力設備有限公司 http://www.fotol.cn/redianjieou/472.html）

2.2、 乏汽及余熱回收：利用較高壓力的蒸汽引射較低壓力的蒸汽如工業乏汽，獲得中間某一壓力的蒸汽，以達到“低品高用”或余熱利用的目的。

2.3、 凝結水及閃蒸汽回收： 將生產工藝中蒸汽加熱產生的凝結水的閃蒸汽回收，蒸汽升壓，節能降耗。

2.4、在出口端加噴水減溫裝置，就形成一套帶引射功能的減溫減壓器。

優勢比較

1、汽汽引射器屬我公司自主研發的專利產品，分為單通道汽汽引射器和多通道汽汽引射器，多通道汽汽引射器2013年獲發明專利（專利號：ZL201110103107.5），大量實踐證明，產品運行穩定，節能效果明顯。

2、為了滿足一機一設計的特點,產品設計實現了軟件化。我公司自行編制的汽汽引射器計算軟件是唯一的，并已獲國家知識產權局頒發的“著作權登記證書”，計算過程采用的數值切割法實現了引射效率的最大化，克服了采用傳統半經驗公式只能得到模糊運算結果的弊端，同時運算設計時間大幅縮減，有利于實行多方案的比較。選型設計方案很短時間內即可報出。我公司自行編制了唯一的變工況仿真軟件,它能夠精確地模擬實際運行中參數之間的變化關系，對設備選型和運行有不可或缺的指導作用.

3、負荷量可調，可根據用戶要求配置電動（或氣動）調節裝置實現自動調節，也可通過配備手輪實現手動調節。自動調節的原理是：引射器根據引射出口蒸汽壓力的返回信號，來調節引射器調芯的行程，從而調整高壓進汽的流量，使其滿足輸出蒸汽的壓力、流量要求。

4、汽汽引射器關鍵部件獨特的冷加工生產工藝使其制造成本大幅降低，因而投資性價比也相應大幅提升。先進的制造工藝保證了產品質量，降低了產品制造成本，例如大型椎度管的制造，采用非鑄造、非切削的模軋工藝，保證了產品高強度、無焊縫、低重量的技術特征，使單通道容量大為提升。

5、汽汽引射器還可以增設減溫減壓功能。設計時將高壓蒸汽噴嘴面積可調范圍擴大，讓高壓蒸汽流量能夠獨立滿足供汽量要求，并將減溫功能組合進汽汽引射器，設備總長度縮短，給安裝帶來很大方便。因為汽汽引射器同時也涵蓋減溫減壓器功能，自然也節省了大量投資。

6、多通道產品減小了長度，并排多通道布置由分配器控制開啟通道數，更為可靠，同時避免了環形布置止回閥的尷尬，可以設置更多通道數，低壓進口止回閥布置方便美觀。

7、聯調式汽汽引射器通過對噴嘴和喉部的同步調節，使兩者面積比始終保持最佳值，從而保持引射系數基本不變，這一重大技術創新的成果引發大規模的產品更新?lián)Q代，大多數用戶已不再他選。

8、雙調節引射器能滿足復雜的變工況要求依然保持良好的引射性能。

9、智調型實現了“一個小芯子，做兩個大事”的理想，在線測控，通過改變噴嘴開度，改變面積比，適應變工況，又通過改變通道開啟數調節流量。

10、串級引射器有兩個分型，一種能實現大壓升要求下，較好的引射比，另一種能實現大引射比要求下合理的面積比、長徑比和引射比。

性能參數

汽汽引射器是根據用戶的參數要求，做針對性設計，即一機一設計的產品，這是因為蒸汽是可壓縮流體，而汽汽引射器的兩個蒸汽進口和一個出口的參數分別都有三個，即壓力、溫度、流量一共9個參數都會變化，而且其內部工作過程中有時還出現過冷工況和超臨界（激波）問題。雖然我們能夠設計生產噴嘴可調的汽汽引射器，但要做到系列化定型十分困難，再加上用戶有時要求大幅度的變工況調節，使問題更加復雜化。

為了更好地滿足用戶要求，我們一般要求用戶提供參數變化范圍和最常用工況，這樣設計出來的汽汽引射器，能夠達到最好的節能效果。

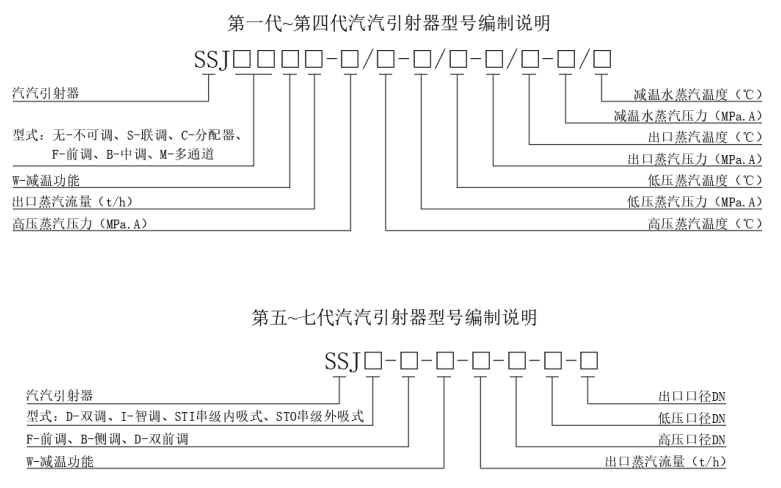

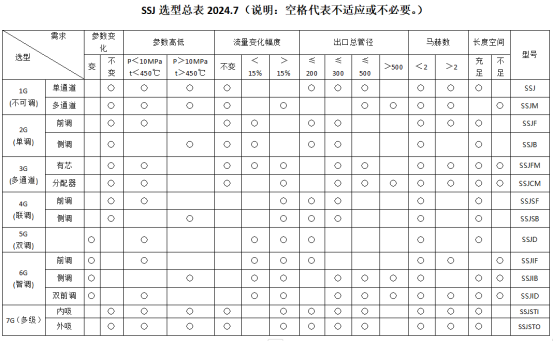

汽汽引射器選型表

汽汽引射器項目實例

1、項目一參數（單通道不可調引射器+減溫裝置）

2、項目二參數：（第二代可調型引射器前調型）

3、項目三參數：（第三代多通道引射器）

4、項目四參數：（第七代串級引射器）

1、汽汽引射器屬我公司自主研發的專利產品，分為單通道汽汽引射器和多通道汽汽引射器，多通道汽汽引射器2013年獲發明專利（專利號：ZL201110103107.5），大量實踐證明，產品運行穩定，節能效果明顯。

2、為了滿足一機一設計的特點,產品設計實現了軟件化。我公司自行編制的汽汽引射器計算軟件是唯一的，并已獲國家知識產權局頒發的“著作權登記證書”，計算過程采用的數值切割法實現了引射效率的最大化，克服了采用傳統半經驗公式只能得到模糊運算結果的弊端，同時運算設計時間大幅縮減，有利于實行多方案的比較。選型設計方案很短時間內即可報出。我公司自行編制了唯一的變工況仿真軟件,它能夠精確地模擬實際運行中參數之間的變化關系，對設備選型和運行有不可或缺的指導作用.

3、負荷量可調，可根據用戶要求配置電動（或氣動）調節裝置實現自動調節，也可通過配備手輪實現手動調節。自動調節的原理是：引射器根據引射出口蒸汽壓力的返回信號，來調節引射器調芯的行程，從而調整高壓進汽的流量，使其滿足輸出蒸汽的壓力、流量要求。

4、汽汽引射器關鍵部件獨特的冷加工生產工藝使其制造成本大幅降低，因而投資性價比也相應大幅提升。先進的制造工藝保證了產品質量，降低了產品制造成本，例如大型椎度管的制造，采用非鑄造、非切削的模軋工藝，保證了產品高強度、無焊縫、低重量的技術特征，使單通道容量大為提升。

5、汽汽引射器還可以增設減溫減壓功能。設計時將高壓蒸汽噴嘴面積可調范圍擴大，讓高壓蒸汽流量能夠獨立滿足供汽量要求，并將減溫功能組合進汽汽引射器，設備總長度縮短，給安裝帶來很大方便。因為汽汽引射器同時也涵蓋減溫減壓器功能，自然也節省了大量投資。

6、多通道產品減小了長度，并排多通道布置由分配器控制開啟通道數，更為可靠，同時避免了環形布置止回閥的尷尬，可以設置更多通道數，低壓進口止回閥布置方便美觀。

7、聯調式汽汽引射器通過對噴嘴和喉部的同步調節，使兩者面積比始終保持最佳值，從而保持引射系數基本不變，這一重大技術創新的成果引發大規模的產品更新?lián)Q代，大多數用戶已不再他選。

8、雙調節引射器能滿足復雜的變工況要求依然保持良好的引射性能。

9、智調型實現了“一個小芯子，做兩個大事”的理想，在線測控，通過改變噴嘴開度，改變面積比，適應變工況，又通過改變通道開啟數調節流量。

10、串級引射器有兩個分型，一種能實現大壓升要求下，較好的引射比，另一種能實現大引射比要求下合理的面積比、長徑比和引射比。

汽汽引射器是根據用戶的參數要求，做針對性設計，即一機一設計的產品，這是因為蒸汽是可壓縮流體，而汽汽引射器的兩個蒸汽進口和一個出口的參數分別都有三個，即壓力、溫度、流量一共9個參數都會變化，而且其內部工作過程中有時還出現過冷工況和超臨界（激波）問題。雖然我們能夠設計生產噴嘴可調的汽汽引射器，但要做到系列化定型十分困難，再加上用戶有時要求大幅度的變工況調節，使問題更加復雜化。

為了更好地滿足用戶要求，我們一般要求用戶提供參數變化范圍和最常用工況，這樣設計出來的汽汽引射器，能夠達到最好的節能效果。

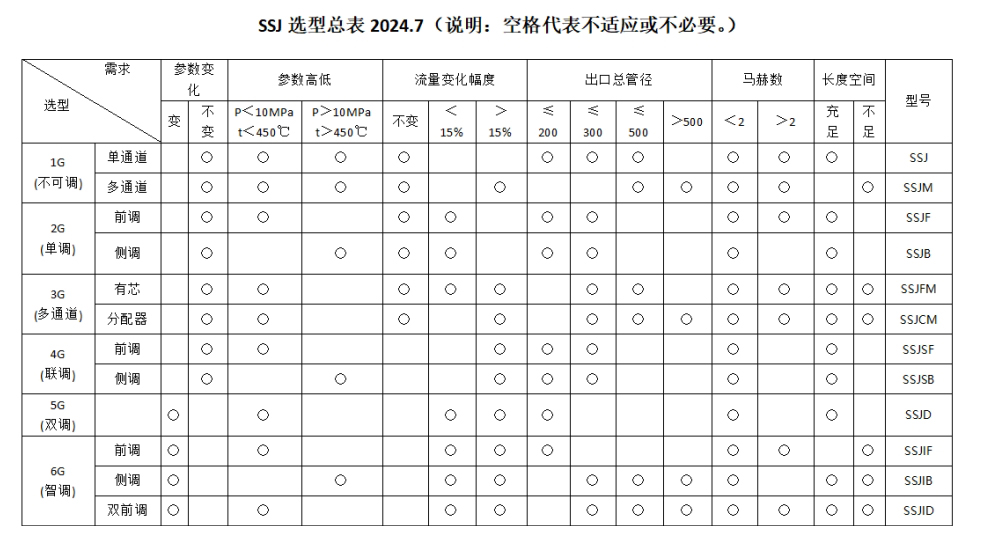

汽汽引射器選型表

汽汽引射器項目實例

1、項目一參數

2、項目二參數：

3、項目三參數：

4、項目四參數：

•

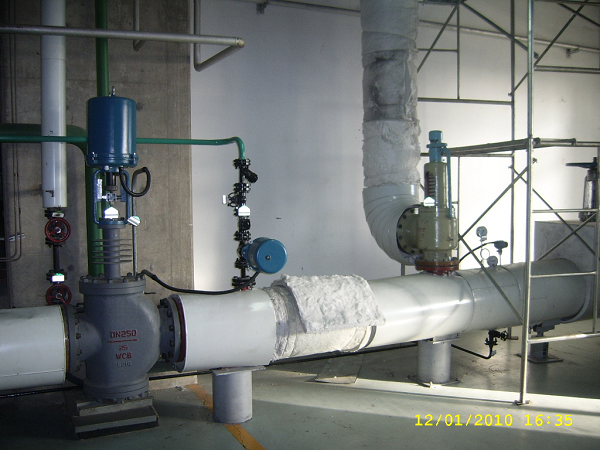

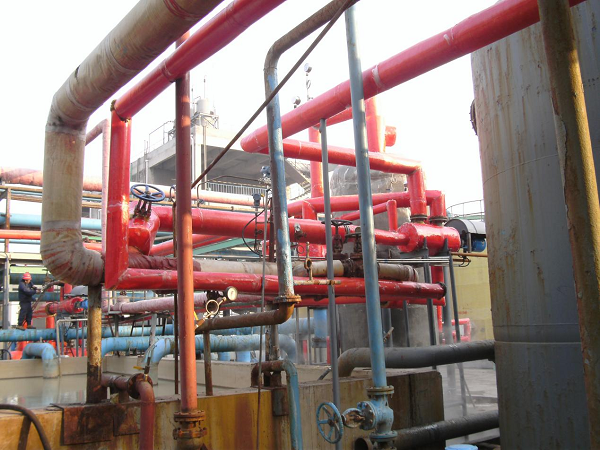

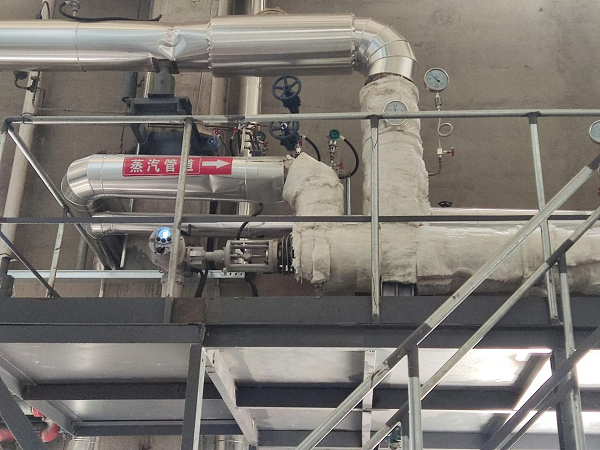

  吉林化纖汽汽引射器

•

  鄂爾多斯內蒙古國電

•

  河南百川汽汽引射器

•

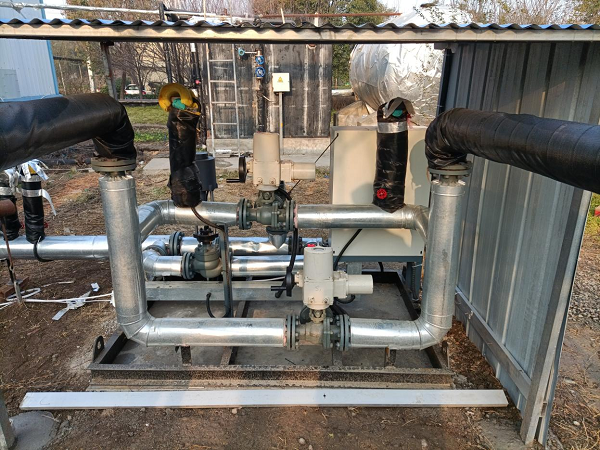

  菏澤汽汽引射器安裝現場

•

  萊陽魯花花生油多臺汽汽引射器機組

•

  平原紙業汽汽引射器設備現場

•

  濰坊潤豐化工汽汽引射器現場
