自密封預啟迷宮式調節閥

一、產品概述：

目前國內外調節閥，至少存在下列問題中的一個或多個：

1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。

2、閥桿處于高壓側，密封難，易外漏。

3，沒有預啟閥，執行器推力力大。

4、有預啟閥，但大閥瓣處于浮動態，運行時振動。

5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。

6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。

解決上述問題的具體舉措如下：

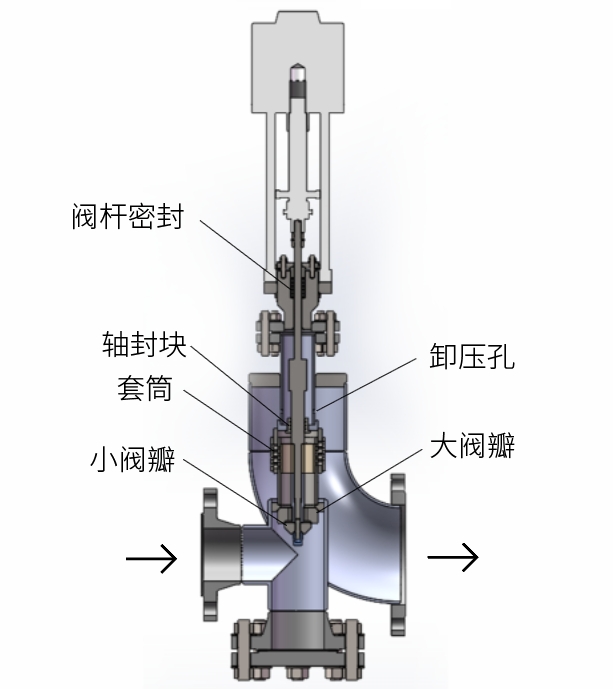

1.大閥瓣位于高壓，利用了流體壓差進行自密封。

2.小閥瓣位于大閥瓣上，作為預啟閥，平衡啟動推力。

3.在小閥瓣開啟后，大閥前后壓差消失，此時雖然處于自由態，但由于關閉時壓差加大，正作用于關閉動作，不存在負反饋震動問題。

4.套筒上設置的迷宮是按照“抗沖刷，降噪聲”原則精確設計的，一個孔帶一個獨立的迷宮，互不干擾。

5.軸封塊和卸壓孔使閥桿密封處于低壓狀態，如此全功能優化的調節閥是我公司獨有的。

如果壓差不是很大，就不必要設置多級迷宮。

我們的“自密封預啟迷宮型調節閥”徹底地消除了上面六大問題。對大型高溫高壓的需求條件獨樹一幟，可完美滿足各種減溫減壓器，大型高低旁等使用工況。

目前國內外調節閥，至少存在下列問題：

1、閥瓣關閉方向與介質流動方向相反，不能利用前后壓差進行自密封，易內漏。

2、閥桿處于高壓側，密封難，易外漏。

3，沒有預啟閥，執行器推力力大。

4、有預啟閥，但大閥瓣處于浮動態，運行時振動。

5，沒有迷宮分解壓差，大壓差下閥口沖刷破壞。

6、有迷宮，但迷宮的通道不是獨立的，壓差分布不均，分壓效果不好。

我們的“自密封預啟迷宮型調節閥”徹底地消除了上面六大問題。對大型高溫高壓的需求條件獨樹一幟，可完美替代減溫減壓器，大型高低旁等使用工況。

一、型號說明：

二、規格（舉例）：DN100-250  即：進口管徑DN100，出口管徑DN250

三、管徑選取方法：進出口管徑皆用高遠管徑公式首先進行計算出管道管徑，然后乘以0.8作為閥的進口理論管徑，最后校準系列管徑靠近選?。?/span>

例題：高壓蒸汽壓力10.0Mpa 450℃降至1.3Mpa，流量50t/h，如何選擇閥的進出口管徑？

答：1.根據高遠管徑公式計算得進口管徑為：3.14(GT/P)^0.44+5=3.14(50×（450+273）/10)^0.44+5=120.48 ，進口理論管徑應取0.8×120.48=96.38

2. 據等焓過程求得出的溫度為391.8 ℃

3. 又根據高遠管徑公式計算得出管徑為：3.14(GT/P)^0.44+5=3.14(50×（391.8+273）/1.3)^0.44+5=278.1，故出口理論管徑應取0.8×278.1= 222.48

4. 對照理論管徑系列化后確定規格為DN100--250。

項目信息階段

了解客戶的工況參數，解答客戶技術疑難問題，介紹公司產品特性，確認公司產品是否適用于客戶。

方案設計階段

由專業工程師完成正式方案，方案內容包括：

1、項目概況：說明高、低壓及混合出口蒸汽的參數或設計要求等；

2、技術措施：說明選用的設備，設計系統圖，闡述工作原理及產品優勢；

3、產品報價：分別列出各部分價格及總報價等；

4、服務內容：包括免費項目和收費項目。

合同簽定階段

雙方進行商務洽談，合同簽定后72小時內向用戶提供外形圖和基本數據。

安裝調試階段

根據合同約定及客戶實際情況，公司可派專業工程師至現場指導安裝及調試。

售后服務階段

質保期內服務承諾

1. 首先我公司將嚴格遵守《中華人民共和國合同法》，履行自己的責任。

2. 質保期為安裝完畢正式驗收合格交付使用之日起開始計算12個月。

3. 質保期內如發現與合同規定不符合或由于我方責任造成產品損壞或不能正常工作時，我方將在5日內負責免費維修或更換。

4. 質保期內產品更換后，質保期將重新計算。

質保期外服務承諾

1. 保修期外如需要維修或維護，公司可派技術人員到現場有償指導，如需要更換備品備件，收取合理的成本費用。

2. 我們定期進行客戶回訪，為客戶發現問題、解決問題。

3. 如需要，免費提供人員培訓。

長期服務承諾

1. 隨時免費提供熱線技術咨詢解答，如若電話未能解答，我們將提供免費現場及時限時指導，市內4小時到達，外地根據具體情況，以良好的服務為宗旨，以最快的速度提出解決方案。

2. 公司長期以優惠的價格為客戶提供備品備件。
